TEKNOLOGI KOMUNIKASI DATA DAN SUARA

ASSALAMUALAIKUM WR.WB

Kali ini saya akan membahas tentang teknologi komunkasi data dan suara. Kita akan bahas secara lebih rinci dari kedua teknologi telnologi tersebut.

Pertama kita akan bahas tentang sistem komunikasi. Apa sih sistem komunikasi itu? Sistem komunikasi adalah suatu proses penyampaian, pembentukan, penerimaan dan pengolahan pesan yang terjadi dalam diri seorang dan atau diantara dua orang atau e lebih untu kemnyampaikan tujuan tertentu.

Komunikasi itu sendiri berasal dari bahasa latin: comunicare yang artinya membawa bersama atau menggunakan bersama.

PRINSIP KERJA KOMUNIKASI

• Mekanisme dari sebuah komnikasi adalah proses yang terjadi muloai dari pengiriman pesan sampai umpan balik. Demikian juga, ketika kita akan menggunakan alat bantu komunikasi atau peralatan
• Telekomunikasi merupakan istilah yang bermakna luas, yang mencakup baik suara maupun komunikasi data( Teks atau Gambar). Jadi, komunikasi data hanyalah bagian dari telekomunikasi yang secara khusus berkenan dengan perpindahan data/informasi dalam bentuk digital dari suatu peranti ke peranti yang lain.

KOMUNIKASI DATA

• Komunikasi data adalah hubungan atau interaksi (pengiriman dan penerimaan) antar device yang terhubung dalam sebuah jaringan, baik menggunakan jangkauan sempit maupun dengan jangkauan lebih luas.
• Sistem komunikasi melibatkan dua buah simpul (umumnya berupa komputer, tetapi bisa juga beupa peralatan yang lainnya)
• Komponen penting yang menyusun system komunikasi data, antara lain:

1. Komputer untuk menyusun data
2. Terminal/ alat masukan/keluaran untu menerima atau mengirim
3. Media transmisi merupakan media yang menghubungkan antara penerima dan pengirim. Media transmisi sering disebut juga saluran komunikasi.
4. Prosesor komunikasi, yang mendukung pengiriman atau penerimaan data via media transmisi.
5. Perangkat lunak yang mengontrol kegiatan pertukaran informasi.

MACAM ISYARAT

Data/informasi yang disampaikan melalui media transmisi terwujud isyarat listrik. Macam isyarat melalui media tersebut dapat berupa:

ISYARAT ANALOG

• Isyarat analog dapat juga disebut isyarat kontinyu, karena bentuknya berupa gelombang yang kontinyu, yang membawa informasi dengan mengubah karakteristik gelombang.
• Dua parameter/karakteristik terpenting yang dimiliki oleh isyarat analog, yaitu amplitude dab frequency. Jika dikaitkan dengan suara, ketinggian gelombang ditentukan oleh amplitudo yang menentukan keras tidaknya suara, sedangkan frekuensi menentukan jumlah siklus gelombang dalam satu detik, yang berimplikasi pada kenyaringan suara(Melengking atau tidak).

ISYARAT DIGITAL

• Isyarat digital biasa juga disebut isyarat diskret. Isyarat ini tersusun atas dua keadaan, yang biasa disebut bit. Keadaan 1 diperoleh dengan dengan misalnya diwakili oleh tegangan + 5 Volt dan keadaan 0 diwakili oleh 0 Volt. Bit merupakan istilah khas pada isyarat digital. Sebuah bit dapat berupa nilai 0 atau 1. Kemungkinan nilai untuk 2 Bitt adalah 4(2pangkat2), berupa 00, 01, 10 dan 11. Kemungkinan nilai 3 buah bit berupa 000, 001, 010, 100, 101, 110 dan 111(2 pangkat 3). Secara umum, jumlah kemungkinan nilai yang terbentuk oleh kombinasi n buah bit adalah 2n buah. Sebagai contoh, dalam sistem ASCII, huruf A dinyatakan dengan 01000110.

KANAL

• Pada komunikasi data, media transmisi sering dinyatakan dengan istilah rangkaian (circuit). Tergantung dari rangkaiannya, suatu rangkaian dapat mengandung satu atau beberapa kanal. Kanal menyatakan sebuah lintasan satu arah untuk mentransmisikan data.
• Media transmisi yang hanya mengenal sebuah kenal dikenal dengan istilah jalur-sempit(baseband), sedangkan media transmisi yang terdiri atas beberapa kana biasa disebut jalur-lebar(broadband)

LAJU DATA

• Berkaitan dengan kecepatan data, terdapat dua istilah yang terkadang sering dipertukarkan dan sesungguhnya berbeda. Kedua istilah itu yang dimaksud adalah:

1. Laju bit(Bit Rate)
2. Laju baud

• Laju bit sering disebut laju data menyatakan jumlahbit perdetik, sedangkan laju baud sering disebut baud saja menyatakan kecepatan isyarat  baik analog maupun digital yang melalui kanal. Sebuah kanal yang memiliki baud b tidak selalu mentransmisikan b bit per detik, karena masing-masing isyarat bisa saja membawa beberapa bit. Apabila setiap sebuah nilai amplitudo menyatakan sebuah bit(misalnya amplitudo positve menyatakan bit 1 dan amplitudo negative menyatakan bit 0), maka baud sama dengan laju bit.

KOMUNIKASI AUDIO/SUARA

• komunikasi audio adalah komunikasi yang menggunakan frekuensi radio sebagai media pengiriman data, data yang dikirimkan berupa suara yang kemudian diubah menjadi sinyal radio dan di terima receiver untuk kemudian diubah lagi menjadi suara lewat bantuan speaker. Contohnya komunikasi audio adalah: telepon rumah, radio dan perangkat HT.
• Macam-macam Audio:

1. AudioVisual perangkat soundsistem yang dilengkapi dengan penampilan gambar, biasanya digunakan untuk presentasi, home theater, dan sebagainya.
2. Audio streaming istilah yang dipergunakan untuk untuk mendengarkan siaran secara live melalui Internet. Ada bermacam-macam audio streaming, misalnya winamp (MP3), RealAudio (ram) dan liquid radio.
3. Audio response suara yang dihasilkan oleh komputer. Output pembicaraan yang dihasilkan komputer untuk menanggapi input jenis khusus, misalnya perrmintaan nomor telepon.
4. Audio Oscillator merupakan produk dari perusahaan hewlett packard yang pertama. Produk ini digunakan oleh Walt Disney studios dalam pembuatan filmnya yang berjudul fantasia.
5. Audio Modem Riser sebuah kartu plug-in moteherboard Intel yang memuat sirkuit audio dan atau sirkuit modem.

CARA MEMBUAT DATA RATE PADA MIKROTIK

Assalamualaikum Wr.Wb . Kali ini saya akan memberi tahu cara mengkonfigurasi Wireless Protocol pada mikrotik. Simak baik-baik ya.

• Sebelum itu kalian terlebih dahulu mengkonfigurasi Point to Point seperti topologi diatas. Dengan IP dan sesuai dengan topologi diatas. Disini

DATA RATE

AP SIDE

• Setelah itu, Kalian ke bagian Interface lalu kebagian Wireless. Pengaturan Data Rate hanya dapat dilakukan pada Wireless typr A B dan G.
• Setelah itu kalian Klik Advanced Mode untuk masuk ke bagian Data Rate

• Setelah itu, kalian ke bagian Data Rate dan hidupkan Data Rate dengan mengganti dari mode default ke mode Configured. Setelah itu kalian beri centang-centang pada seperti gambar diatas pada setiap kecepatannya.
• Perlu diperhatikan pada Supported Rates B dan Basic Rates B harus sama MBPSnya. Jika salah satu berbeda, maka akan terjadi error pada kecepatannya. Maka dari itu disini saya memberi centang keduanya pada kecepatan 2MBPS . Setelah itu Apply dan OK

CLIENT SIDE

• Kemudian cek pada bagian Client apakah sudah berubah MBPSnya pada bagian TX Rate dan Rx Rate. OK kita bisa lihat bahwa TX Rate dan RX Rate sudah berubah menjadi 2MBPS.

• Selanjutnya kita lakukan Bandwith Test yang terdapat pada bagian Tools pada winbox
• Setelah itu, Kita akan test ke AP dengan memasukan IP dari AP yaitu 10.10.10.1 . Kemudian masukan Usernya adalah admin. Setelah itu klik Start. Maka bisa dilihat kecepatan pada RX: 972,8 KBPS.

• Cara melakukannya Kalian masuk kebagian Interface dan pilih Nstreme dan kalian aktifkan Nstreme dengan cara memberi centang pada Enable Nstreme. Setelah itu, kalian Apply dan Ok. Lakukan proses ini pada AP dan Client.

CARA MENGKONFIGURASI WIRELESS PROTOCOL ROUTER-951

Assalamualaikum Wr.Wb . Kali ini saya akan memberi tahu cara mengkonfigurasi Wireless Protocol pada mikrotik. Simak baik-baik ya.

• Sebelum itu kalian terlebih dahulu mengkonfigurasi Point to Point seperti topologi diatas. Dengan IP dan sesuai dengan topologi diatas. Disini

NSTREME

• Sebelumnya kalian masuk ke bagian Interface dan pilih Nstreme. Pada bagian ini kalian beri ceklis pada Enable Nstreme baik di AP maupun client. Setelah itu klik Apply dan Ok

• Kemudian kita akan test dengan menngunakan Bandwith Test pada client dengan menggunakan IP AP 10.10.10.1 dan masuk dengan menggunakan admin dan tekan Start. Dapat dilihat bahwa kecepatan pada Rx nya adalah 0KBPS.

• Kita akan lakukan percobaan Dengan mengganti Wireless Protocol dari Any menjadi Nstreme

• Kemudian kita kebagian Traffic pada AP dan cek traffic interface yang ada pada AP. Dapat dilihat pada AP ini TX Rate yang menunjukan frequency pada server lebih besar dibandingkan frequency pada RX Rate yang besarnya 0 p/s

• Kemudian kita kebagian Traffic pada client dan cek traffic interface yang ada pada client. Dapat dilihat pada client ini Rx Rate yang menunjukan frequency pada client lebih besar dibandingkan frequency pada  TX Rate yang menunjukan AP.

NV2

• Pada proses ini ubahlah Wireless Protocol dari Any menjadi NV2. Ini dilakukan pada AP dan Client

• Kemudian kita lakukan Bandwith Test pada client dengan cara masukan IP dari client dan masukan User sebagai admin kemudian tekan Start. Dan hasilnya dapat dilihat diatas.

• Kemudian kita cek traffic pada server. Bisa dilihat bahwa Rx dan TX Rate berkecepatan 0p/s

• Kemudian kita cek pada bagian traffic client. Bisa dilihat Rx dan TX Ratenya sama dengan server yaitu berkecepatan 0p/s.

VIRTUAL ACCESS POINT(VAP)

• Untuk konfigurasi VAP(Virtual Access Point) ini yang harus kita lakukan adalah menambahkan sebeuah wlan yang nantinya akan diterima bisa diketahui oleh client melalui SSID nya.

• Cara melakukannya kalian masuk ke Wireless dan pilih Interface.
• Setelah itu klik Tambah dan pilih Virtual.

• Kemudian atur nama dan typenya pada General.
• Contohnya: Name=KEPSEK, Type=Virtual. Kemudian klik Apply dan Ok

• Kemudian pada bagian Wireless masukan SSID. Misalnya=KEPSEK. Setelah itu klik Apply dan Ok

• Kemudian kita bisa lihat bahwa kita berhasil menambahkan 1 Access point seperti gambar diatas.

NSTREME DUAL

• Cara melakukannya kalian masuk kebagian Wireless dan pilih Interface.
• Kemudian klik Tambah dan pilih Nstreme Dual.

• Kemudian pada Tx Radio kalian isi wlan1 dan Rx Radio kalian pilih wlan2. Kemudian klik Apply dan Ok

CARA MEMBUAT KEAMANAN WEP ENCRPYTION DAN WPA ENCRYPTION PADA MIKROTIK

Assalamualaikum Wr.wb Kali ini saya akan membahas cara membuat keamanan wep encryption dan wpa encryption. Simak dengan baik ya.

• Sebelum melakukan proses kita buat point to multipoint seperti gambar diatas. Disini

• Pertama kita akan membuat keamanan dengan menggunaka Wep Encryption dengan cara kalian masuk kebagian Security profiles kemudian klik Tambah dan pilih General.
• Lalu ubah Authentication types dari Dynamic Keys menjadi Static Keys Optional.

• Kemudian ubah Keys nya menjadi 40bit wep dan masukan password seprti contohnya:A123456789. Kemudian Apply dan Ok

• Kemudian masuk pada bagian Interface lalu pilih Wireless.
• Lalu pada bagian klik pada bagian Security Profiles ubah dari Default menjadi Wep

•  Setelah itu keamanan Wep Encryption telah kita buat dan akan muncul pada bagian security profiles
• Kemudian kita akan membuat keamanan dengan menggunakan WPA Encryption. Dengan cara yang sama masuk ke security profiles klik Tambah dan pilih General.

• Lalu kalian masukan nama dan mode. Untuk modenya kalian pilih Dynamic keys. Kemudian pada Authentication kalian beri centang pada WPA PSK dan WPA2 PSK. Kemudian masukan password sesuai keinginan kalian. Kemudian klik Apply dan Ok

• Setelah itu muncul keamanan WPA Encryption pada bagian Security profiles.

CARA KONFIGURASI MAC ADDRESS FILTERING DAN DEFAULT FORWADING

Assalmualaikum wr.wb kali ini saya akan membaeri tahu cara mengkonfigurasi Mac Address Filtering. Simak baik-baik ya agar kalian mengerti

Oke sebelumnya kalian lakukan konfigurasi point to multipoint terlebih dahulu dengan menggunakan topologi seperti gambar diatas. Untuk mengetahui caranya kalian bisa lihat tutorial saya sebelumnya. Disini

AP SIDE

•  Langkah pertama kalian terlebih dahulu harus membuat IP wlan1 pada setiap AP atau client.
• Perlu diperhatikan jika kita menggunakan AP maka gunakan addresses 10.10.10.1 jika kita selaku client maka gunakan 10.10.10.2 dan 10.10.10.3. Pilih interface sebagai wlan1 kemudian Apply dan OK

• Lalu kalian tentukan Addresses untuk ether2 yaitu sebagai contoh 192.168.4.1/24 kemudian pilih interface ether2 dan klik Apply dan OK

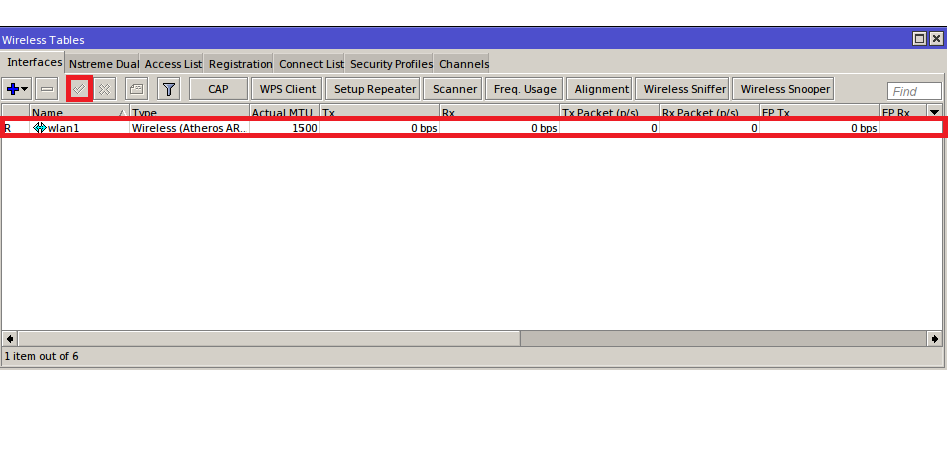

• Jangan lupa aktifkan wlan1 pada bagian Wireless table dengan cara klik bagian Wlan 1 kemudian aktifkan dengan cara memberi centang pada yang sudah saya beri tanda

• Lalu addresses pada wlan1 dan ether2 sudah kita buat seperti gambar diatas.

• Setelah itu kalian masuk ke bagian Wireless kemudian pilih interface kemudian double klik pada bagian wlan1
• Kemudian kalian unceklis pada bagian Default Authentication

• Kemudian kalian pergi kebagian Wireless Tables dan klik Access List dan pilih tambah untuk menambahkan client yang akan tersambung dengan server

• Kemudian kalian masukan Mac address dari AP kalian kemudian kalian beri centang pada bagian Authentication dan Forwarding. Kemudian untuk pengaturan kalian bisa buat sendiri dengan cara memberi batasan waktu untuk client lain bisa mengakses ke server. kemudian Apply dan OK

• CARA CEPAT

• Kalian masuk kebagian Rgistration dan pilih general. Lalu cara untu menambahkannya adalah dengan cara klik Copy To Access List

CLIENT SIDE

• Untuk Client Kita lakukan hal yang sama dengan AP. Masukan Mode, Band dan SSID kalian pada bagian Wireless.> Interface terlebih dahulu supaya kita bisa terhubung dengan server.

•  Kemudian unceklis pada bagian Default Authentication.

•  Kemudian kalian pergi ke bagian Wireless Tabless lalu masuk kebagian Conecct List dan pilih Tambah

•  Kemudian masukan Interface sebagai wlan1 dan masukan Mac address dari client kalian lalu beri centang pada Connect. Ini memungkinkan untuk hanya Mac Address saja yang akan terhubung dengan server. jika kalian mempunyai Security Profiles maka ubah dari default menjadi nama security profiles kalian. Kemudian klik Apply dan Ok

• Maka pada bagian Connect List terdapat wlan1 pada client.

BUKTI TERKONEKSI

• Pada bagian AP kalian cek pada bagian registration apakah dari 2client kita sudah terhubung. Jika terhubung, maka akan tampak dari 2 client dari client kita sudah terhubung dengan server dengan menggunakan Mac address.

DEFAULT FORWADING

• Tujuan dari forwading ini adalah apakah kita dari 2 client bisa melakukan ping satu sama lain untuk mengetahui kita langsung saja mulai cara

• Kalian lakukan proses ini pada bagian AP supaya bisa melakukan cara kerjanya. Pertama kalian masuk pada bagian Wireless tables dan pilih Access List. kemudian kita bisa lihat bahwa status pada forwading dari salah satu 2 client tersebut adalah YES.

•  Kemudian kita akan lakukan ping pada client 2 dengan masukan perintah ping 10.10.10.3 . Dapat dilihat diatas client1 dan client2 masih bisa terhubung

• Kemudian jika kita client1 dan client2 tidak terhubung bagaimana caranya? Caranya kalian kembali ke bagian AP pilih Access List dan double klik pada w salah satu wlan1 dari client. Kemudian kalian unceklis pada bagian Forwarding. Kemudian Apply dan OK

•  Maka dapat dilihat status Forwarding pada client1 adalah NO

• Kemudian kita lakukan ping pada Client2 dengan cara yang sama seperti sebelumnya. Maka dapat dilihat bahwa antara client1 dan client2 tidak terubung.
